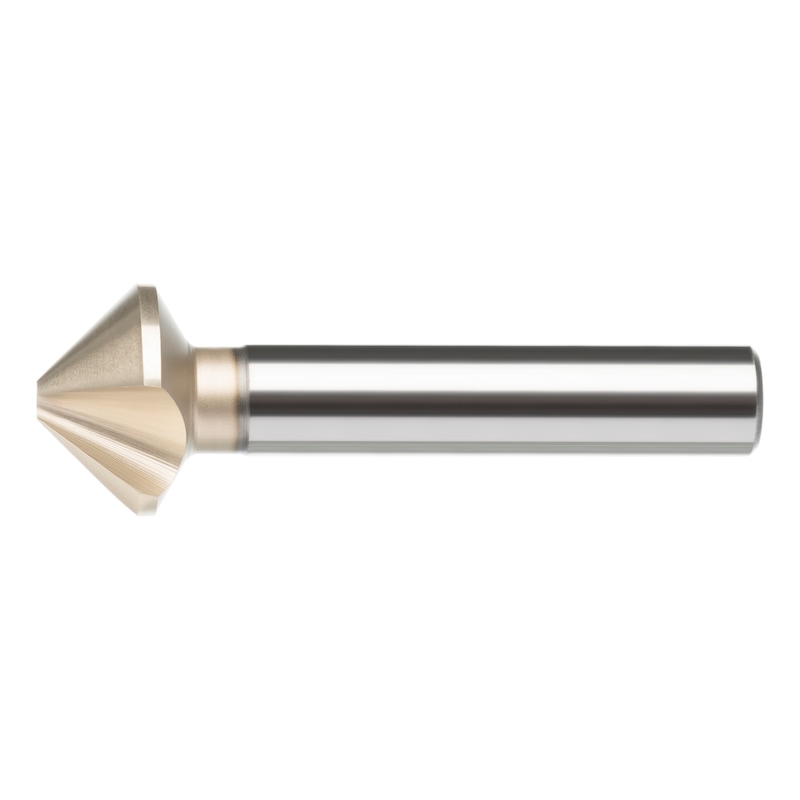

ATORN fraise, 90°, HSS, T=3, denture très irrégulière, 31,0 x 71 mm - Fraise conique, 90°, HSS, triple arête, pas extrêmement irrégulier

ATORN fraise, 90°, HSS, T=3, denture très irrégulière, 31,0 x 71 mm - Fraise conique, 90°, HSS, triple arête, pas extrêmement irrégulier - 1

ATORN fraise, 90°, HSS, T=3, denture très irrégulière, 31,0 x 71 mm - Fraise conique, 90°, HSS, triple arête, pas extrêmement irrégulier - 2

ATORN fraise, 90°, HSS, T=3, denture très irrégulière, 31,0 x 71 mm

Name: ATORN fraise, 90°, HSS, T=3, denture très irrégulière, 31,0 x 71 mm
Brand: ATORN
SKU: 11501661

Marque: ATORN

Finition: TiN/ZrN

Longueur: 71 mm

DIN: 335

Art. N° 11501661

Réf. fabricant 10420161

EAN 4050293423006

Toutes les versions

Produits similaires

Prix individuels affichés après la connexion

ATORN fraise, 90°, HSS, T=3, denture très irrégulière, 31,0 x 71 mm

Art. N° 11501661

Quantité

Prix par

Unité

Vous avez besoin de plus d'informations ou vous n'avez pas trouvé le produit souhaité?

Se connecter/S'inscrire
Appeler le service client : +33 (0)1 69 19 43 90

Application

Pour la production de lamages à 90° jusqu'à une résistance de 1 300 N/mm².

Modèle

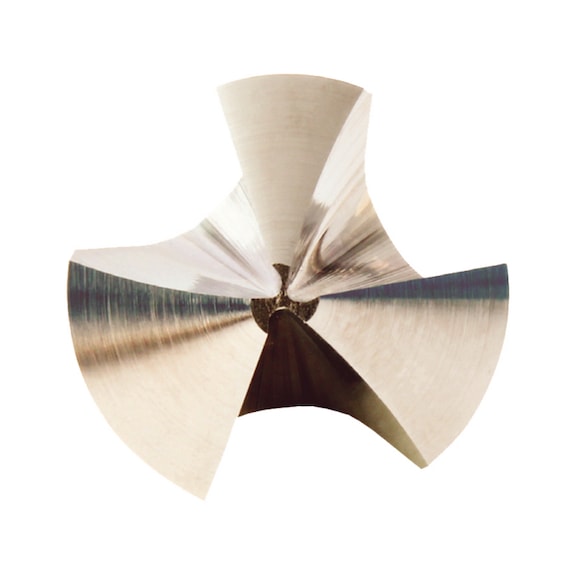

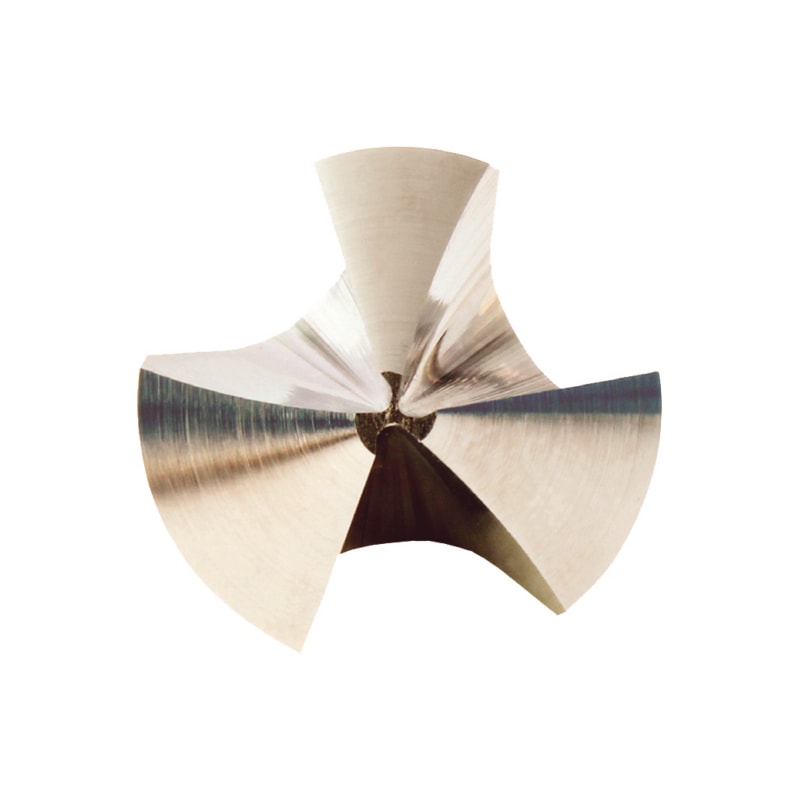

fraise à profil rectifié à trois arêtes avec dépouille radiale et denture extrêmement irrégulière

Avantage

dépouille radiale assurant un bris de copeaux optimal

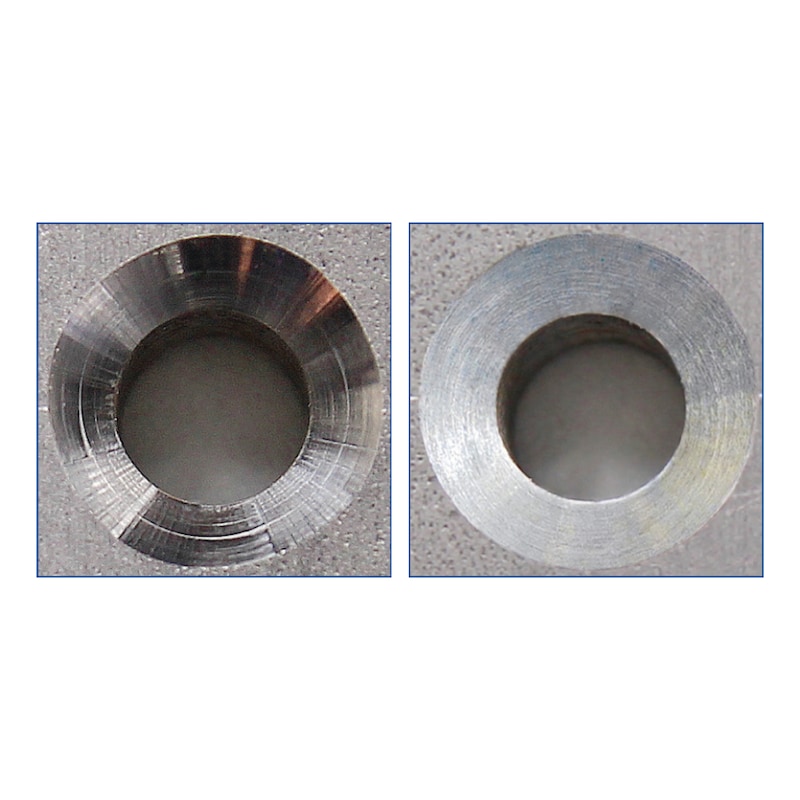

La denture irrégulière assure d'excellentes surfaces sans marques de broutage ni réduction des forces de coupe

Informations produit

Catalogue HAHN+KOLB

Afficher plus...

Données CAD (accessible seulement après la connexion)

Certificats/ Documents

Afficher plus...

Marque	ATORN
EAN	4050293423006
Numéro de pièce du fabricant	10420161
Angle de fraise	90 Degré
Matière de coupe	Acier rapide HSS
Finition	TiN/ZrN
Nombre d'arêtes de coupe	3 PCS
Type d'emmanchement	Tige parallèle HA
Diamètre de fraise	31 mm
Diamètre de pointe	4,2 mm
Diamètre de la tige	12 mm
Longueur	71 mm
Acier f 700	0.22 mm/tr
DIN	335
Poids brut	0,103 kg

Groupes de matériaux pour les valeurs de coupe	Description concernant le DIN	Classe de solidité [N/mm²]	N° de matériel	Vc [m/min]	f [mm/r] avec diamètre	Adéquation
1.00 Aciers
1.01 Acier de décolletage	9 S 20	< 900	1.0711	30-40	0.18-0.25	⚫
1.02 Acier de construction	ST 37-2	<500	1.0037	30-40	0.18-0.25	⚫
1.03 Acier de construction	ST 60-2	> 500	1.7735	30-35	0.18-0.25	⚫
1.04 Acier fortement allié	42 CrMo 4	<1000	1.7225	30-35	0.18-0.25	⚫
1.05 Fonte	GS-45	<1000	1.0446	20-25	0.14-0.18	⚫
1.06 Acier cémenté	16 MnCr 5	<1200	1.7131	10-25	0.14-0.18	⚫
1.07 Acier inoxydable ferritique/martensitique	X 10 Cr 13	<1100	1.4006	6-15	0.14-0.18	⚪
1.08 Acier fortement allié	43 CrMo 4	>1000	1.3563	7-12	0.14-0.18	⚫
1.09 Acier de nitruration	31 CrMoV 9	<1300	1.8519	8-25	0.14-0.18	⚫
1.10 Acier à outils	X 38 CrMoV 5 1	<1300	1.2343	3-12	0.14-0.18	⚫
2.00 Acier inoxydable
2.01 Acier inoxydable austénitique	G-X 2 CrNiMo 18 15	<1100	1.3953	4-15	0.14-0.18	⚪
3.00 Métaux non ferreux
3.01 Aluminium à copeaux longs	AI99.9	<500	3.0305	60-100	0.26-0.3	⚪
3.02 Aluminium à copeaux courts	G-AISi12	<500	3.2581	30-70	0.26-0.3	⚪
3.03 Bronze en alliage au cuivre, à copeaux longs	CuSn4	<1200	2.1016	30-50	0.18-0.25	⚫
3.04 Bronze en alliage au cuivre, à copeaux courts	CuNi12Zn24	<850	2.0730	30-60	0.18-0.25	⚫
3.05 Laiton en alliage au cuivre, à copeaux longs	Cu Zn 20	<600	2.0250	50-100	0.26-0.3	⚫
3.07 Thermoplastique	PVC, Acrylglas	<100		20-60	0.26-0.3	⚫
3.07 Thermoplastique	Cu Zn 39 Pb 3	<600	2.0381	50-100	0.26-0.3	⚫
3.08 Duroplast	Bakelit, Melamin	<150		20-60	0.26-0.3	⚫
3.09 Plastique renforcé de fibre	CFK, GFK	<1500		-	-
3.10 Graphite	C8000	<60		20-30	0.26-0.3
3.11 Matériaux composites				-	-
4.00 Métal de fonte
4.01 Fonte grise	GG10	<260 HB	0.6010	10-30	0.18-0.25	⚫
4.02 Fonte à graphite sphéroïdal	GGG 40	<310 HB	0.7040	10-30	0.18-0.25	⚫
4.03 Fonte ductile	GTW-55	<280 HB	0.8055	10-30	0.18-0.25	⚫
5.00 Alliages spéciaux
5.01 Alliage de titane	TiAI5Sn2,5	<1200	3.7115	4-15	0.11-0.12	⚪
5.02 Alliage de nickel	NiCr21Mo	<1400	2.4858	2-8	0.11-0.12
5.03 Super-alliages	X45CrSi 9 3	<1400	1.4718	2-8	0.11-0.12
